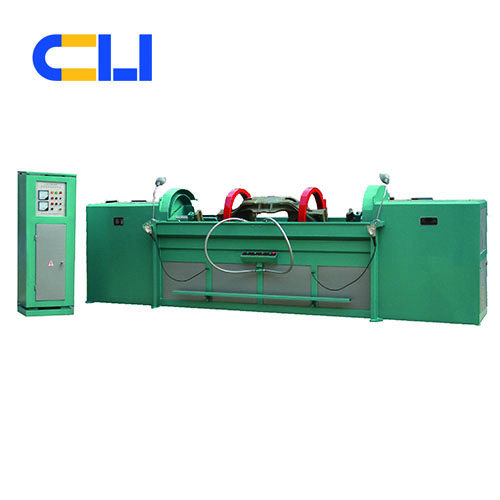

广东CJW-6000B型摇枕侧架磁粉探伤机

来源:http://guangdong.cilindt.com/product709466.html 时间:2021-4-7 9:36:10

产品详情

设备结构

本机是由型钢板材焊接而成的卧式结构。由磁化电源、磁化装置、电控系统、喷淋系统、气动系统、机械转动系统等部分组成。属机、电分体型设备。

工件的夹紧分别由装于左右床头上两只电极执行。两只电极分别由对应电机传动两床头箱内蜗轮蜗杆减速机构,使两电极同时作相对运动,从而将工件夹紧在支承装置上(即电极平台)。该电动夹紧装置具有自动夹紧、停止,点动松开之功能,操作方便、可靠。

另在两电极上设有工件支承平台,作为工件的支承装置。该装置在电机的驱动下,可使电极和工件同时正、反转动。

供纵向磁化的两线圈也同样固定于机床左右两床头,在气缸推动下进行移动,为工件纵向磁化时提供纵向磁动势。

当检测不同摇枕、侧架时,请将随机提供的对应衬垫(已贴好标签)放在原电极平台衬垫上,并用螺丝旋紧。

磁悬液喷淋贮箱为一独立部件,放于床后侧,内置一机床冷却电泵。在泵的出水管道上另装设一回流支路,将泵出的磁悬液再回到贮箱中,对整个液体进行回流搅拌。手持喷淋管装设于操作侧床沿,中间设置了调节流量的球阀。喷头为工业用莲蓬头,亦可调节其角度。

另本机增设了欠电流报警系统。若磁化电流不足时,则会立即发出欠电流报警声响和对应指示灯(周向或纵向)闪烁。此系统可保证工件无漏检,从而提高了检测效率与质量。

充磁开关为脚踏式,在操作侧床的下边。正常操作键盒和工作灯装设于床身中间。主变压器、气路板、控制电路板等均装设于机床内。

移相触发电路、PLC、可控硅(模块)、交流接触器、三相空开、断路器、电源进线装置、输出装置、警铃、精密互感器等均装设于电控柜内。PLC采用西门子产品,从而提高了动作可靠性与安全性。本机调压方式采用可控硅反并联调压,移相电路采用目前较先进的以TCA785系列为核心的专用集成电路。一般出厂前磁化电流已调整好,用户无需改变移相触发参数。(若必须要调整时,只需调整移相触发板上W1电位器即可。顺时针调整W1磁化电流变大;逆时针调整W1磁化电流变小。其他参数用户不得自行改变。)

设备参数

1、 使用电源:三相三线:380V±10%(工频)

2、     法:二相式(不平衡)

3、 最大瞬时功率:150KVA

4、 最大周向电流:6000A (连续可调) (推荐值:4000A)

    最大纵向磁势:18KAT (连续可调) (推荐值:8KAT)

5、 退磁方式:自动衰减式,纵向最大值→衰减至零

6、 暂载率:15%

7、 灵敏度:等效于15/50A型试片清晰显示时灵敏度

8、 退磁后剩磁:不大于3高斯

9、 气压:不小于0.45MPa

10、 设备体积(主机):长×宽×高=5200×1090×1630(mm)

11、 设备主机重量:约2800Kg
